平立剖三位一體：建築師考試高手的同步作圖心法

先說結論：平面、立面、剖面是同一個設計的三個投影，高手的畫法不是「畫完平面再畫立面再畫剖面」，是「三張圖同步推進、互相對照」——這就是平立剖三位一體。分開畫的人，常常畫到剖面才發現跟平面兜不攏，被迫回頭重改、浪費時間；同步畫的人，一個設計決定立刻在三張圖上同時檢查，錯誤當場就被抓出來。

這篇拆解三位一體的繪圖觀念：為什麼分開畫會出錯、三張圖怎麼用投影線對齊、實際作圖時怎麼操作。這是從「會畫圖」進階到「畫得又快又不出錯」的關鍵心法，也是時間吃緊的術科考試最該掌握的效率技巧。

改圖時，有一種錯誤特別常見也特別可惜——平面、立面、剖面「對不起來」。

平面上這裡是三層樓，立面卻畫成兩層；剖面的樓梯位置跟平面對不上；立面的窗戶在平面上根本找不到。這不是不會畫，是「分開畫」的必然後果——當你畫立面時腦袋已經離開平面，自然會出現矛盾。而這種前後矛盾，在評審眼裡是嚴重的硬傷，代表你的空間其實沒想清楚。

為什麼分開畫一定會出錯？

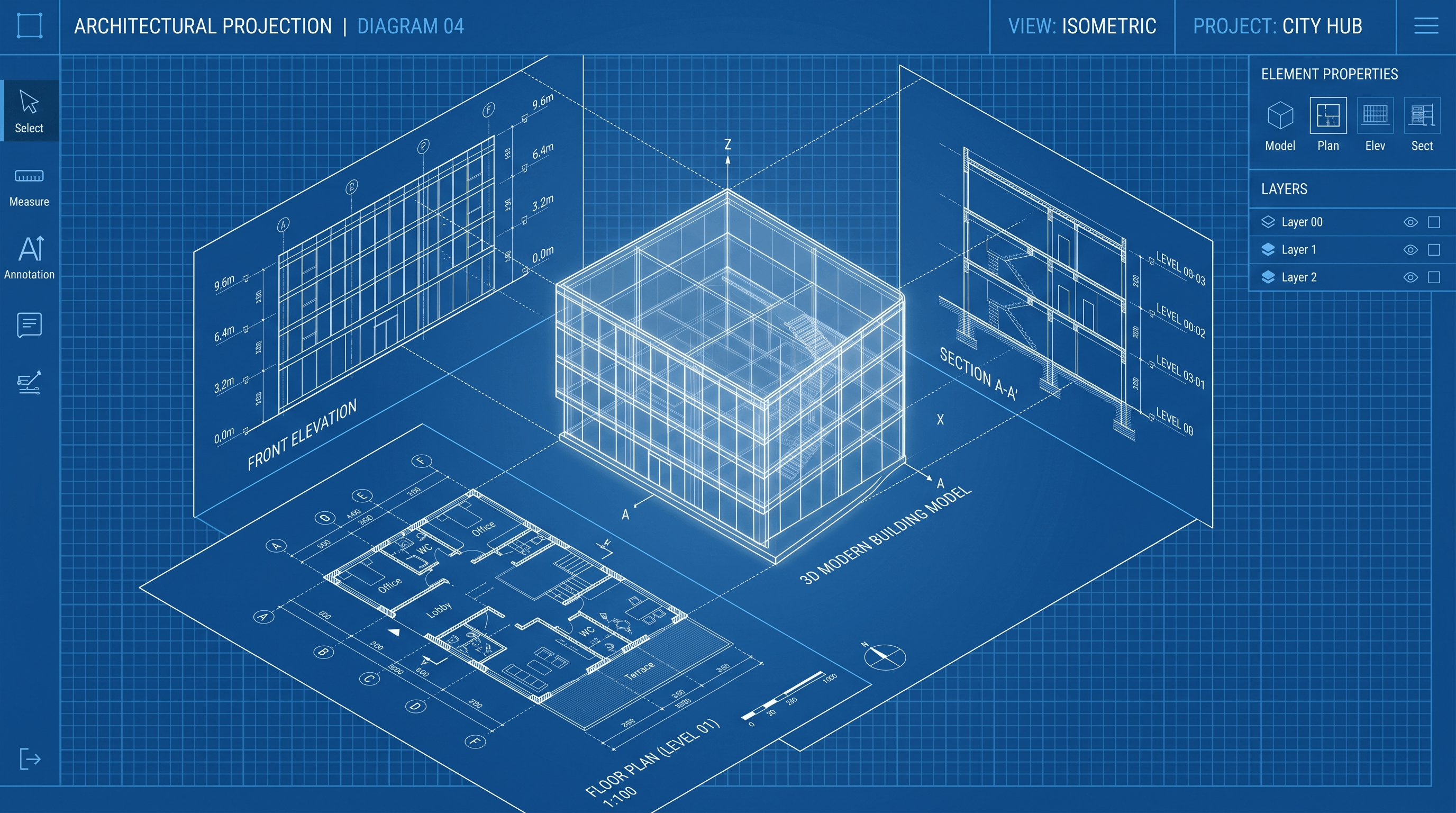

平立剖本質上是同一個三維建築的三個方向投影：平面是「從上往下看」、立面是「從前面看」、剖面是「切開來看」。它們描述的是同一個東西，所以必然互相關聯——平面的柱位決定立面的開間、剖面的樓高決定立面的高度。

當你把三張圖當成三個獨立任務、先後畫完，等於要求自己「畫立面時完美記住平面的每個尺寸」。人腦做不到，於是矛盾就產生了。分開畫不是會不會出錯的問題，是遲早出錯的問題。

三位一體的核心操作是「用投影線把三張圖綁在一起」。在圖紙上，讓平面、立面、剖面的對應位置垂直或水平對齊——平面的柱位往下拉投影線，剖面與立面的柱就在同一條線上；平面的開間往旁邊拉，立面的開間就對齊。

這樣排版後，你畫任何一張圖時，另外兩張的對應位置就在隔壁，一個尺寸只要定一次，三張圖同時受惠，也同時被檢查。柱位、樓高、開窗，畫一處對三處，矛盾無所遁形。

實戰上不是真的三張圖一筆一筆輪流畫，而是「以一張為主、隨時對照另外兩張」。常見流程：先用打稿階段把三張圖的版面位置依投影關係排好（見〈大設計 8 小時怎麼分配〉的版面規劃階段），上墨時以平面為基準展開，每完成一個區域就順手在立面、剖面對照確認。

關鍵是「打稿階段就把投影對齊關係建立好」——打稿確實，上墨時三張圖就像描圖一樣順，不會邊畫邊發現兜不攏。這也是為什麼版面打稿不能省（草率打稿的代價，見〈5 個常見的失分原因〉）。

回到開頭那個「平立剖對不起來」的矛盾。

三位一體不是更難的畫法，是更聰明的畫法——它用投影線的對齊，把「事後檢查矛盾」變成「畫的當下就不會矛盾」。練熟之後，你不但畫得更快，圖面的一致性也會讓評審看到你「真的把空間想清楚了」。

想知道你的平立剖對不對得齊、哪裡藏著矛盾，建築訪談所線上一對一評圖由執業建築師親自批改，逐張檢查你的圖面一致性；課程也會帶你建立三位一體的作圖心法：

指平面、立面、剖面是同一個設計的三個投影，要「同步推進、互相對照」地畫，而非分開先後畫完。因為三張圖描述同一個三維建築（平面從上看、立面從前看、剖面切開看），必然互相關聯，同步畫才能讓一個設計決定立刻在三張圖上同時檢查。

因為分開畫。當你畫立面時腦袋已離開平面，無法完美記住平面的每個尺寸，於是出現「平面三層、立面兩層」「剖面樓梯跟平面對不上」這類矛盾。這在評審眼裡是嚴重硬傷，代表空間沒想清楚。分開畫不是會不會出錯，是遲早出錯。

關鍵是打稿階段就用投影線把三張圖的版面位置對齊——平面柱位往下拉投影線，剖面立面的柱就在同一條線上。上墨時以平面為基準展開，每完成一個區域順手在立面、剖面對照確認。一個尺寸定一次，三張圖同時受惠也同時被檢查。

剛開始練習會，熟練後反而更快。因為它把「事後發現矛盾、回頭重改」的時間省下來了——分開畫常常畫到剖面才發現兜不攏被迫重畫，三位一體則在畫的當下就避免矛盾。對時間吃緊的術科考試，這是重要的效率技巧。
